見習いが最初に覚える図面の見方｜法律が並べる11種類に展開図は入っていない

結論からお伝えすると、見習いのうちに覚えるべき図面は、法律が並べている図面とは別ものです。建築基準法が確認申請で求める図書は11種類ありますが、そのなかに内装の現場で毎日広げる展開図も仕上表も建具表も入っていません。図面が読めないと感じている人の多くは、読む力が足りないのではなく、どの紙を見ればいいかを教わっていないだけです。順番をまとめます。

朝に渡される紙は、たいてい全部は使わない

朝礼のあとに図面を渡されても、最初のうちはどこを見ればいいのか分かりません。A3を折った紙が数枚。そのうち、その日の作業に直接使うのは1枚か2枚です。残りは「どこの建物の、何階の話か」を確かめるための紙で、作業中に開くことはほとんどありません。

まず、この仕分けができるようになることが最初の一歩です。

法律が並べている図面は11種類ある

建築確認の申請に添える図書は、建築基準法施行規則1条の3の表（一）に種類が決まっています。

• 付近見取図…方位、道路、目標となる地物
• 配置図…敷地境界線、建物の位置、道路の幅員と種類、土地の高低
• 各階平面図…間取、各室の用途と床面積、壁と筋かいの位置と種類、通し柱と開口部の位置
• 床面積求積図…床面積を出すための寸法と算式
• 二面以上の立面図…開口部の位置、延焼のおそれのある部分の外壁と軒裏の構造
• 二面以上の断面図…地盤面、各階の床と天井の高さ、軒とひさしの出
• 地盤面算定表
• 基礎伏図・各階床伏図・小屋伏図・構造詳細図…縮尺と、構造耐力上主要な部分の材料の種別と寸法

（出典：e-Gov法令検索「建築基準法施行規則」第1条の3・2026年8月28日時点）

並べてみると分かりますが、この11種類は「建物が法律に合っているか」を確かめるための図面です。壁のどこにコンセントが来るか、クロスは何を貼るか、建具の色は何かは、どこにも書いてありません。

では現場で毎日見るのはどれか

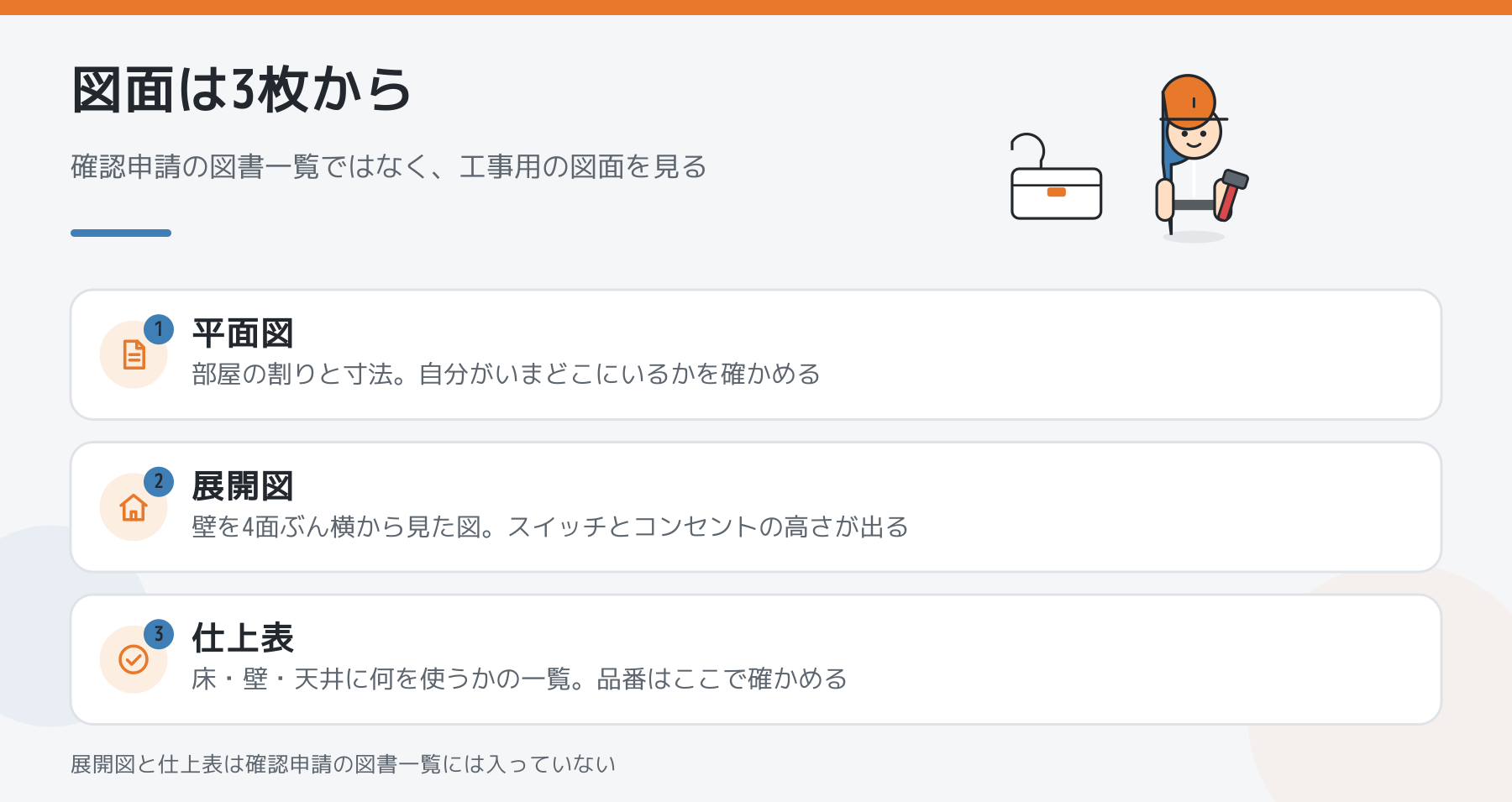

内装・設備まわりで実際に手が止まるのは、次の3枚です。

1. 平面図…部屋の割りと寸法。自分がどこにいるかを確かめる
2. 展開図…部屋の中に立って、壁を4面ぶん横から見た図。スイッチ・コンセント・棚の高さはここに出る
3. 仕上表…床・壁・天井に何を使うかの一覧。品番はここで確かめる

このうち展開図と仕上表は、さきほどの11種類に入っていません。確認申請とは別に、工事のために描かれた図面だからです。「図面の見方を覚えたい」と思ってネットで検索すると、確認申請や構造の話が先に出てきます。遠回りになるのは、そのためです。

図面と同じ重さで扱う紙が、もう一種類ある

建築基準法2条12号は、設計図書をこう定義しています。

設計図書 建築物、その敷地又は……工作物に関する工事用の図面（現寸図その他これに類するものを除く。）及び仕様書をいう。

（出典：e-Gov法令検索「建築基準法」第2条第12号・2026年8月28日時点）

「及び仕様書」と書いてあります。設計図書は図面だけではありません。下地の種類、使う接着剤、施工の方法は、図面ではなく仕様書のほうに書かれていることがあります。図面に書いていないから決まっていない、ではありません。

なぜ910という数字が何度も出てくるのか？

平面図を見ていると、910、1820、2730という数字が繰り返し出てきます。これは尺貫法の名残で、3尺＝約910mmが基準になっているためです。

• せっこうボードのいわゆる3×6（さぶろく）版は910×1820mm
• 柱と柱の間隔（芯々）が910mmなら、ボードは横に1枚で足りる
• 合板・フロア材・断熱材も、この寸法に合わせて作られているものが多い

寸法を見た瞬間に「材料が何枚要るか」が浮かぶようになると、図面が読めるようになった状態です。逆に言えば、材料の規格寸法を知らないうちは、いくら図面を眺めても数字が数字のままです。

縮尺は必ず先に見る

図面の右下（表題欄）には、縮尺が書いてあります。内装まわりでよく出るのは次の3つです。

• 1/100…建物全体。1mmが実寸100mm
• 1/50…各階平面図。部屋の割りを見る
• 1/20・1/10…詳細図。納まりを見る

三角スケールは6つの縮尺の目盛りが入った定規です。縮尺を確かめずに当てると、実寸が2倍ずれます。これは見習いに限らず起きます。

図面のとおりに作れないときはどうするか

現場では、図面の寸法どおりに入らないことがあります。躯体が振れている、先行して入った設備が図面と違う位置にある、といった理由です。

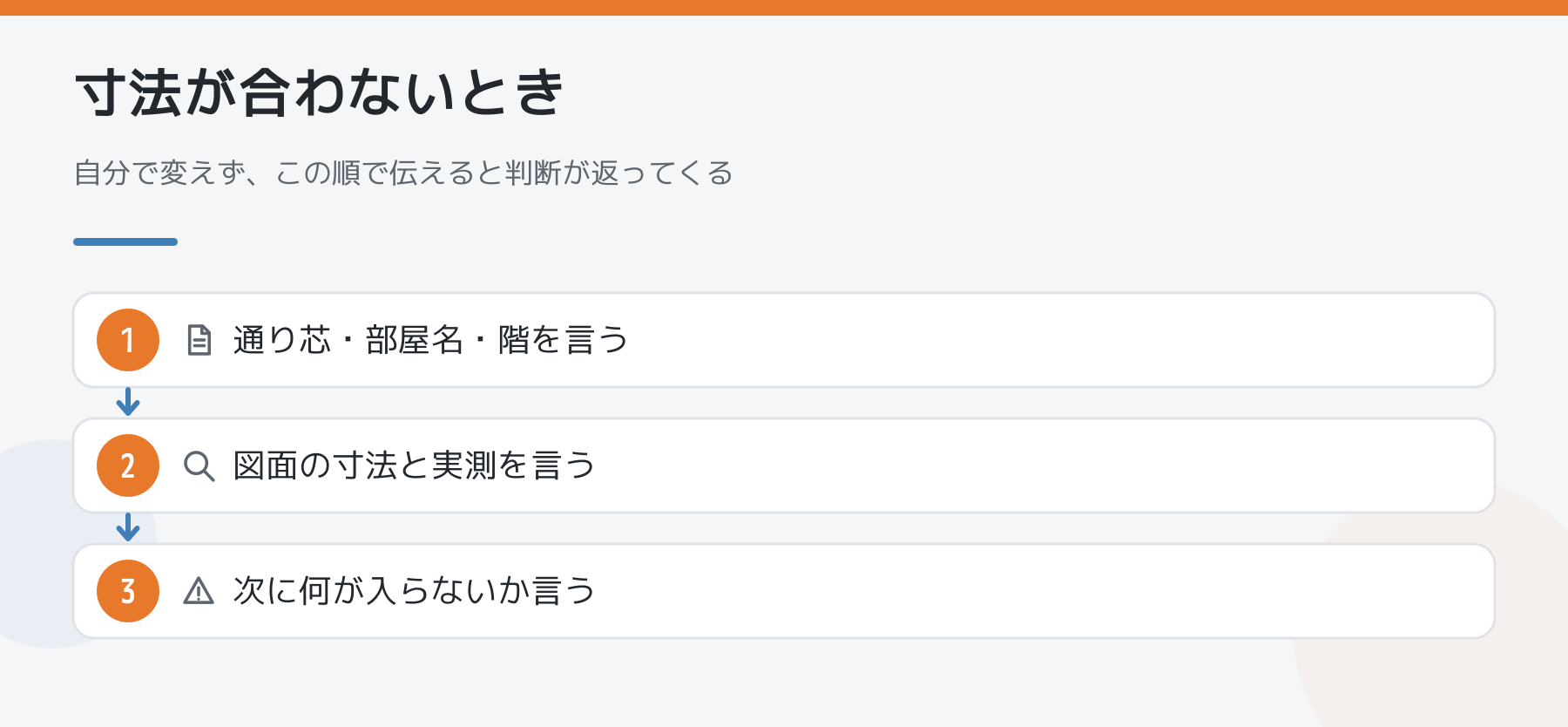

このとき自分の判断で寸法を変えないでください。変えた事実が誰にも伝わらないまま次の職種が入ると、そこで初めて食い違いが表に出ます。手を止めて、職長か監督に、次の3つを伝えるのが早いです。

1. 図面のどこ（通り芯・部屋名・階）の話か
2. 図面では何mmで、実際は何mmか
3. このまま進めると、次に何が入らなくなるか

3番目まで言えると、判断がその場で返ってきます。

紙ではなくデータで来ることも増えている

建築基準法施行規則1条の3には、建築物等情報モデル——建物の形を三次元の情報として記録した電磁的記録——から出力した図書で確認申請をする方法が定められています（同条第1項第3号の2）。

現場の側でも、タブレットで図面を見る現場が増えています。ただし、拡大できることと読めることは別です。画面では全体と細部を同時に見られないので、紙で全体をつかんでから画面で寄る、という使い分けをしている人が多いです。

都合の悪いことも書いておきます

図面が読めるようになるまでには時間がかかります。数日で身につくものではありません。また、図面が現場の実態と合っていないことも珍しくありません。改修工事では、そもそも元の図面が残っていないこともあります。

それでも、平面図・展開図・仕上表の3枚を自分で開いて、縮尺を確かめて、寸法を材料の枚数に置き換える。この習慣がついている人と、渡された紙をそのままポケットに入れる人とでは、1年後に差が出ます。

まとめ

• 確認申請の図書は11種類あるが、展開図・仕上表はそこに入っていない
• 内装で毎日見るのは平面図・展開図・仕上表の3枚
• 設計図書は図面と仕様書。図面に無いことは仕様書を見る
• 縮尺を先に見る。910・1820は材料の規格寸法とつながっている
• 寸法が合わないときは、自分で変えずに「どこが・何mm・次に何が入らないか」を伝える
